YÜKLEME VE İSTİF PLANLAMASI
Kare Oktabin (Square Octabin) - Lojistik Optimizasyon Raporu
Yönetici Özeti
Bu rapor, Arpack Kare Oktabin ürününün 20'DC ve 40'HC konteyner yüklemelerinde sağladığı hacim avantajını teknik verilerle sunmaktadır. Standart sekizgen tasarımlara kıyasla %20 daha fazla ürün yüklemesi (Full Payload) hedeflenmiştir.
1. Konteyner Yerleşim Planı (Top View)
Şekil 1.1: 40' ISO Konteyner Yerleşim Planı (Kuşbakışı)
Standart Oktabin (Sekizgen)
- Taban Ölçüsü: 110x110 cm
- Sıra Başına: 2 Adet
- Köşe Kaybı: %15-20 (Ölü Alan)
Arpack Kare Oktabin
- Taban Ölçüsü: 114x114 cm
- Sıra Başına: 2 Adet (Tam Uyum)
- Hacim Kullanımı: %98.5 (Optimize)
2. Dikey İstifleme Analizi (Stacking)

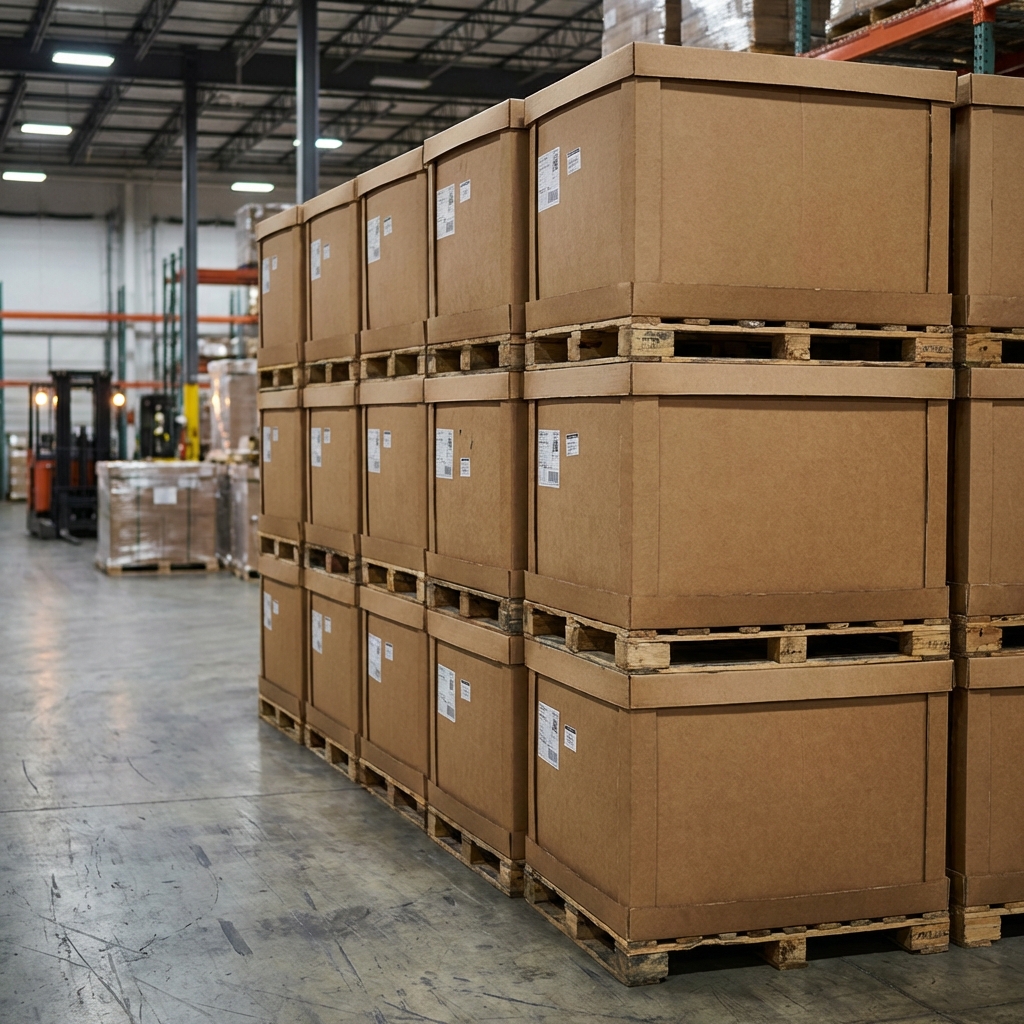

Şekil 2.1: Depo İçi 3 Katlı İstifleme Simülasyonu
Güvenlik Faktörü (Safety Factor)
Kare tasarım, köşe destekleri sayesinde dikey yükü 4 ana noktadan yere aktarır.
| Araç Tipi | Oktabin Yüksekliği | Kat Adedi | Toplam Adet |
|---|---|---|---|
| 20' DC Konteyner | 110 cm | 2 Kat | 20 Adet |
| 40' HC Konteyner | 110 cm | 2 Kat | 40 - 44 Adet |
| Standart Tır | 110 cm | 2 Kat (Stackable) | 52 Adet |
3. Önerilen Palet ve Bağlama
Palet Tipi
CP3 veya CP9 (Isıl İşlemli)
Çemberleme
4 Dikey + 2 Yatay (PET)
Yastıklama
Dunnage Bag (Hava Yastığı)
Dikkat: Yükleme sırasında oktabinlerin duvarlara temas etmemesi için konteyner kenarlarına oluklu mukavva seperatör konulması tavsiye edilir.
